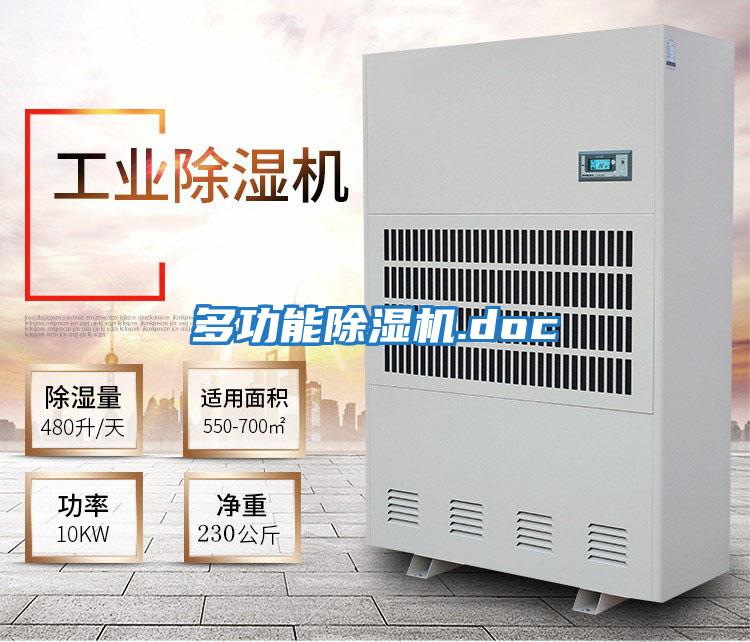

多功能除湿机
使
用
说
明
书
目录
1、重要安全说明……………………………………2
2、产品介绍…………………………………………2
3、设备使用注意事项………………………………3
4、设备说明………………………………………3
5、设备安装…………………………………………4
6、设备开机检查事项………………………………5
7、设备操作规程……………………………………5
8、产品日常维护……………………………………7
9、常见故障分析及排除方法………………………7
为了您能正确的使用机器,敬请阅读说明书
重要安全说明
使用本电器之前，敬请阅读所有说明。
●使用前，请先确认电源为220V/50HZ或380V/50HZ。
●不要以拔出电源线的方式来停止恒温机运转。
●在移动恒温机时应小心，不要滚压和损坏电线。
●切勿将手指或棒状物伸入格栅内。
●切勿让小孩攀爬，站立或坐在恒温机的电源线。
●不得操作于密闭狭窄空间。
●请妥善保管此使用手册。
注意：我们建议，任何维修必须由专业人员进行。
产品介绍
多功能除湿机可降低所安装房间的空气湿度，让人们在当中舒适生活或存储物品，还能根据气候变化进行相关的制冷和制暖来满足仓储的需求。
本公司的恒温除湿机具有外形美观、结构紧凑、操作简便等特点，广泛应用于科研、医疗卫生、商品储藏、地下工程以及厨房、浴室、档案馆、仓库等高湿度场所去湿，可防止仪器、仪表、电讯器材、药品、资料等受潮、锈蚀、霉烂而造成的损失。
设备使用注意事项
a)使用环境：
本设备只提供在房间内使用
使用环境温度：5―38摄氏度
避免使用在腐蚀性较强和易燃、易爆及大量灰尘的环境中;
b)使用电源
本机使用220V/50HZ电源，单相线，机身背面有接地标志，使用前务必做好接地线连接。本机安装必须由专业电工安装，若无专业电工，可电话联系生产工厂指导安装.
c)机器开关
机器控制面板上有开关键，严禁直接开关空开的方式进行开关机;
d)维护
★维护前务必先关闭机器，切断机器电源;
★严禁攀爬机器，或站到机器上面。清洗过滤网时，请勿弄湿进风口的湿度传感器。严禁开机状态下清洗风机风叶。
★机器安装好后，不能直接移动机身，否则将会损坏机器。
设备说明
外观结构说明
本机采用名牌压缩机,PLC触摸屏温湿度控制，湿度显示、直观了然，外形美观，性能优越，操作简便。
控制系统说明
本机控制模式说明如下:
恒温除湿:机器带有温湿度显示功能，可以根据温湿度要求自动调节恒温恒湿的功能。
制冷:选择制冷模式，机器会进入制冷循环系统，对室内温度进行降温。
制暖:选择制暖模式，机器会进入暖气系统，对室内温度进行升温。
除湿：选择除湿模式，机器会进入除湿系统，对室内湿度进行除湿。
通风：选择通风模式，机器会进入空气循环系统，对室内空气进行流通。
工作原理说明:
恒温除湿机工作系统分为二部分
制冷循环部分
由压缩机、冷凝器、毛细管、套管式冷凝器及连接管道组成，低压制冷剂气体由压缩机吸入，压缩成高压气体，进入冷凝器并放出热量，经冷凝器冷却成液体，然后经过过滤器毛细管节流成为低压低温的气体混合物进入套管式冷凝器，由蒸发器蒸发为气体，吸收空气中的热量，再回到压缩机。制冷剂工质在制冷系统内这样反复循环，达到制冷的目的。
空气循环部分
湿空气由离心风机吸入并通过空气过滤网进入蒸发器，当蒸发器的表面温度底于空气的露点温度时空气被冷却，空气中含有水分就会被凝聚下来，被冷却除湿后的空气继续前进，进入冷凝器并带走冷凝器释放出的热量，由离心风机送出，使空气中的相对湿度降低。空气如此不断循环，其中含有的水分不断被冷却凝聚下来，达到除湿的目的。
五、设备安装
电源接线
安装前必须认真查看操作说明书，也可电话联系本公司指导安装。
本机使用220V/50HZ电源，单相线，机身背面有接地标志，使用前务必做好接地线连接。
不要以电源的插入或拔出方式来控制设备的运转或停止。
2.排风口安装方法
本设备在制冷或制暖的时候是需要把换热气体排出室外，可以让设备更高效的在室内运作。
安装室外排风窗口的时，一般要求排风口离地面必须在800mm以上。
排风口固件位置确认好后，需要在墙体开凿180mm左右的圆洞口和室外连通，洞口必须往外倾斜30°左右，然后把排风口固定在墙体。示意图如下：
恒温机排风口与室外排风口是用伸缩管进行连接，把换热气体通过伸缩管排放到室外。排风管安装如图：
3．环境要求
一般要求机器四周距离墙
<
<
<
<
<
<
<
<
